ZR-KX-HA-GGRP补偿导线型号含运及应用

ZR-KX-HA-GGRP硅橡胶补偿导线是一种用于热电偶与温度显示仪表之间电气连接的特殊电缆，具有良好的耐高温、阻燃、耐化学腐蚀等性能。

1. 产品概述

ZR-KX-HA-GGRP硅橡胶补偿导线是一种阻燃型硅橡胶绝缘和护套的热电偶补偿导线，适用于中低压电力电缆的热电偶控制连接。其主要特点是耐高温、阻燃、耐化学腐蚀，适用于电力、冶金、石油、化工等工业及科研部门的自动化测温仪表的单点或多点连接。

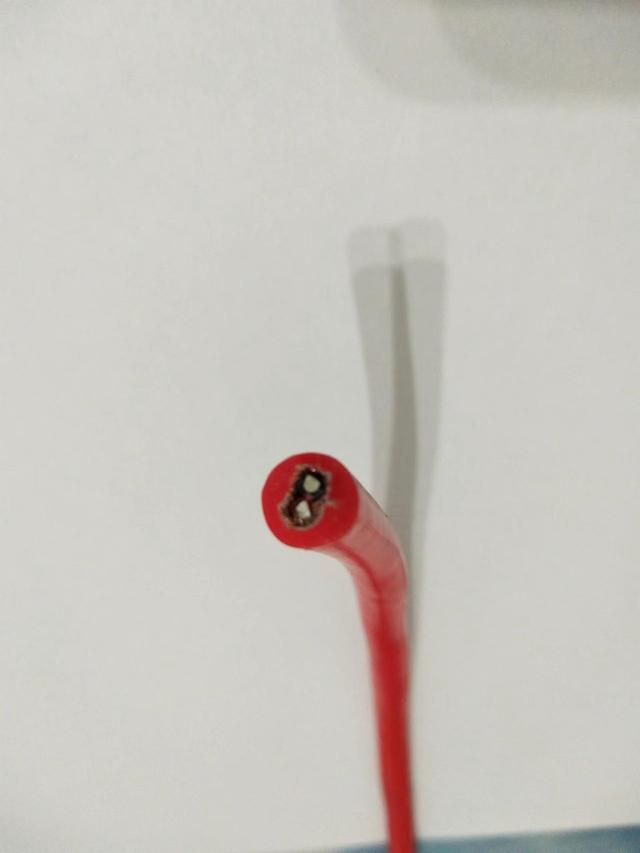

2. 产品结构与材料

导体材质：铜或铜镍合金，确保良好的导电性能。

绝缘材料：硅橡胶，具有良好的耐高温性能（最高可达180℃），并具有良好的耐低温、耐热辐射和不燃延之性能。

护套材料：硅橡胶，进一步增强电缆的耐高温和阻燃性能。

屏蔽方式：采用铜丝编织总屏蔽，以防止外界干扰，提高测温精度。

3. 技术参数

标称截面：1.5 mm2（常见规格）。

芯数：2芯（通常为K型热电偶用）。

绝缘厚度：0.6 mm。

允许弯曲半径：非铠装电缆最小为外径的6倍，带铠装层的电缆最小为外径的12倍。

阻燃性能：符合GB/T18380-2001阻燃标准中A、B、C类规定。

4. 适用范围

该产品适用于分度号为K型热电偶与温度显示仪表之间的电气连接，广泛用于电力、冶金、石油、化工等工业及科研部门的热工测温自动化控制。

5. 执行标准

执行标准：GB/4989-94（等效采用IEC584-3标准）。

阻燃特性：符合GB/T1830.3（IEC60332-3）规定要求。

6. 产品特点

耐高温：硅橡胶材料可承受高达180℃的温度，适用于高温环境。

耐化学腐蚀：具有良好的耐酸碱、耐寒性能。

抗干扰：采用屏蔽设计，有效防止外界干扰，提高测温精度。

7. 应用场景

电力行业：用于发电厂、变电站等电力设备的测温系统。

冶金行业：用于高温炉、熔炼炉等设备的测温。

石油与化工：用于炼油厂、化工厂等高温、腐蚀性环境的测温。

科研与实验室：用于高精度测温实验设备。

8. 产品型号与命名规则

型号：ZR-KX-HA-GGRP。

含义：

ZR：阻燃型。

KX：K分度号热电偶用补偿导线。

HA：表示硅橡胶绝缘和护套。

GGRP：表示铜丝编织屏蔽。

其他型号：如ZR-KX-GsFV、ZR-KX-GsFVRP等，表示不同屏蔽方式或材料的补偿导线。

9. 产品优势

安全性高：阻燃设计，减少火灾风险。

稳定性好：硅橡胶材料耐高温、耐腐蚀，适用于恶劣环境。

精度高：屏蔽设计有效减少干扰，提高测温精度。

适用性强：适用于多种工业测温场景。

10. 注意事项

安装环境：应避免长时间暴露在高温、强电磁干扰或腐蚀性环境中。

安装方式：应按照规范进行敷设，确保电缆的弯曲半径符合要求，避免损坏电缆。
