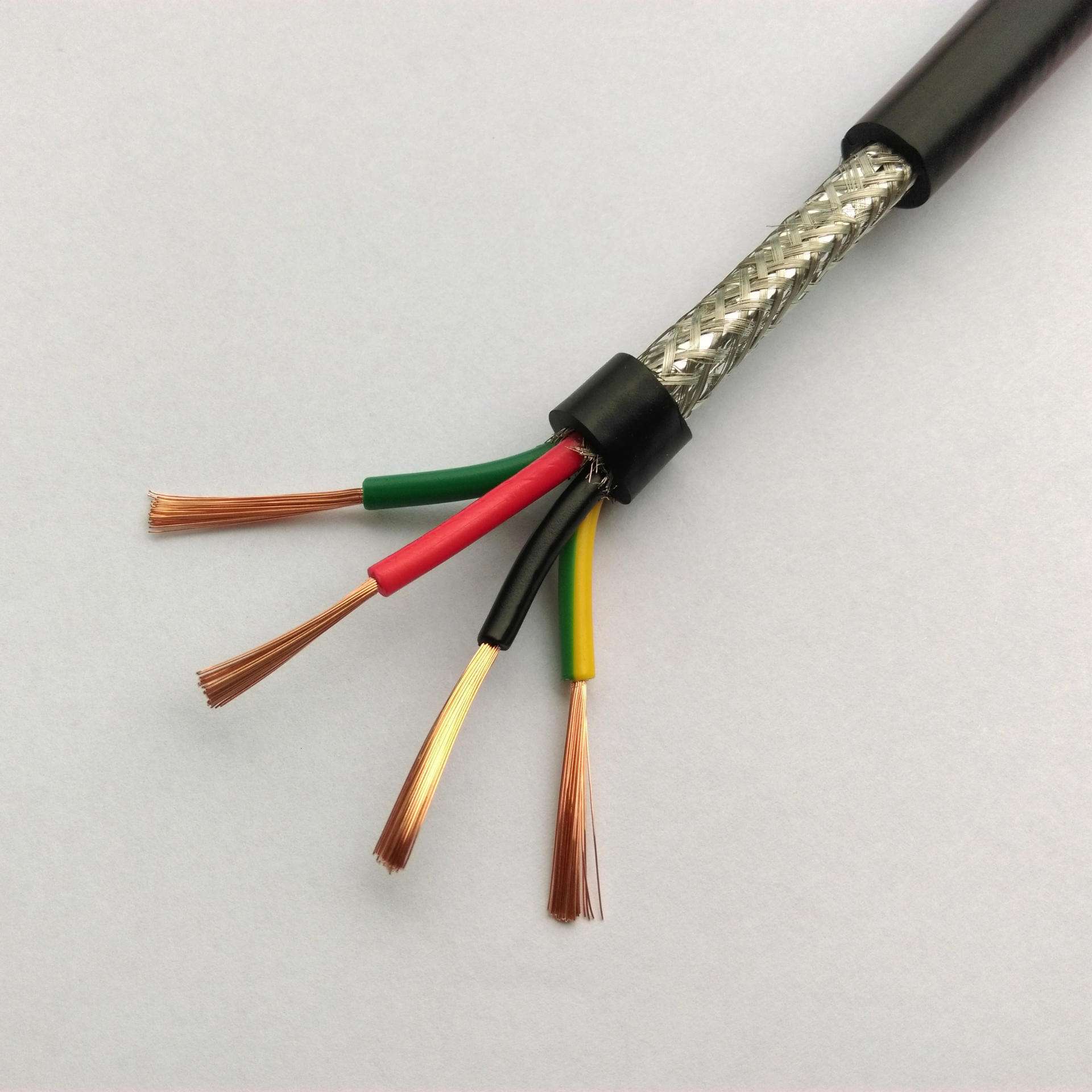

风能发电专用屏蔽控制电缆

风能发电用屏蔽控制电缆

环境条件

海拔高度：1000m

周围空气温度：多年平均气温：10℃

极端高气温：50℃

极端低气温：-42℃

平均相对湿度：多年平均值：80%

耐受地震能力：水平加速度：0.2g

垂直加速度：0.1g

安全系数：1.67

其中g为重力加速度，其值为9.8m/s²

极大风速：30.0m/s

电缆敷设范围

电缆主要敷设范围为风机机舱内，可能有机械润滑油泄漏或溢出的空间内敷设。

使用特性

额定电压U0/U为300/500V；

电缆的长期工作环境温度：

移动状态：-5～+90℃；

固定状态：-40～+90℃；

电缆的敷设环境温度不低于-5℃；

电缆的小允许弯曲半径：

移动状态：10d

固定状态：5d d——电缆外径

产品介绍

导体

导体应符合IEC60228规定的第五种导体规定的要求。

导体表面应光洁、无油污、无损伤绝缘的毛刺，以及凸起或断裂的单线。

隔离层

每根导体外面包覆一层由合适材料制成的隔离层。

绝缘

绝缘厚度的标称值应符合IEC60227-7的规定，绝缘厚度的平均值应不小于标称值，其薄处厚度应不小于标称值的90%—0.1mm。

绝缘采用交联聚乙烯（XLPE）绝缘，其性能应符合IEC60502-1中规定的XLPE绝缘料的规定。绝缘应紧密挤包在导体上，且应容易剥离而不损伤绝缘体、导体或镀层。绝缘表面应平整、色泽均匀。

绝缘线芯采用颜色标志以示识别，并符合DIN VDE 0293的规定，采用棕色、黑色、灰色、黄/绿色。

屏蔽

屏蔽层采用镀锡铜丝编织+铝箔绕包结构屏蔽，镀锡铜丝编织密度应不低于90%。

护套

护套厚度的标称值应符合GB9330的规定，并且外护套的平均值应不小于标称值，其薄处厚度应不小于标称值的85%-0.1mm。

护套采用PVC混合材料，其性能应符合IEC60227-1中表2的规定PVC/ST5型的规定。护套应紧密挤包在绞合的绝缘线芯或包覆层上，并且，电缆外护套表面应光洁，色泽均匀。

电缆的外径应符合GB9330的规定。护套颜色为灰色或黑色。

成品电缆

成品电缆20℃时导体直流电阻值应不大于IEC60228中的规定。

成品电缆及绝缘线芯应能经受规定的交流额定电压2500V耐压试验，要求5分钟内不发生击穿。

成品电缆线芯绝缘电阻应不小于20MΩ•km。

成品电缆绝缘的机械物理性能应符合IEC 60502-1的规定。

成品电缆护套的机械物理性能应符合IEC 60227-1的规定。

成品电缆应能通过EN 50265-2-1或IEC 60332-1规定的燃烧试验。

成品电缆20℃时屏蔽阻抗应不大于10Ω/km。

检验规则

产品应由制造厂的技术检查部门检查合格后方能出厂，每次出厂的包装件上应附有产品质量检验合格证。

产品应按GB9330规定的检验类型进行检验，抽样检验项目次试验结果不合格，应在同一批电缆中再取2个试样，就不合格项目进行试验，如果2个试样均合格，则该批电缆合格，否则该批电缆不合格。每批抽样数量双方协议规定，如用户不提出要求由制造厂规定。

标志、包装、运输、贮运

标志

电缆的外表应有制作厂名、型号、标称截面、电压等级等连续标志，标志方法应符合DIN VDE 0293-308电缆线芯和软线的颜色标志的要求。

标志应字迹清楚，不易擦掉，可用浸水脱脂棉布轻擦10次，字迹仍清晰可辨。

包装

电缆可成盘或成圈包装，成盘电缆应妥善包装在符合JB/T8137规定的电缆盘上交货。电缆应可靠密封，伸出盘外电缆端头应钉保护罩，伸出长度不大于300mm。

成盘电缆的电缆盘外侧及成圈电缆的附加标签注明：

①制造厂名或商标；

②产品型号及规格，mm²,V；

③长度，m；

④制造日期： 年 月；

⑤本标准编号；

⑥表示电缆盘正确旋转方向。

运输和贮存

电缆应避免高温环境，电缆盘不允许平放。

运输中严禁从高处仍下装有电缆的电缆盘，严禁机械损伤电缆。

吊装包装件时，严禁几盘同时吊装。在车辆、船舶等运输工具上，电缆盘必须放稳，并用合适方法固定，以防互撞和翻倒。
