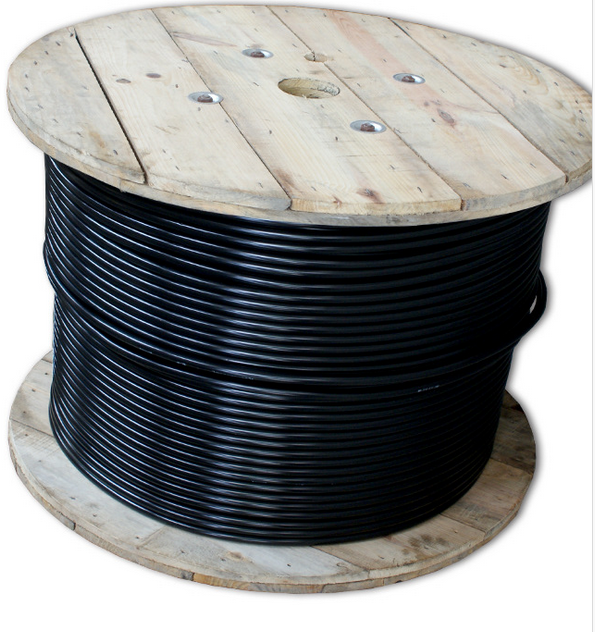

PTYY,PTY22铁路信号电缆

简要描述：本产品适用于额定电压交流500V或直流1000V及以下传输铁路信号、音频信号或自动信号装置的控制电路，其中综合护套、铝护套铁路信号电缆具有一定的屏蔽性能，适宜于

基础信息

产品型号

生产厂家

500V

发布时间

2026-09-01

浏览次数

产品分类

PRODUCT CLASSIFICATION

新闻中心

News Center

详细介绍

本产品适用于额定电压交流500V或直流1000V及以下传输铁路信号、音频信号或自动信号装置的
控制电路，其中综合护套、铝护套铁路信号电缆具有一定的屏蔽性能，适宜于电气化区段或其它有强
电干扰的地区敷设。

1 使用特性
1.1 电缆的使用环境温度为-40℃~+60℃。
1.2 电缆导体长期工作温度应不超过+70℃。
1.3 电缆敷设环境温度：聚氯乙烯外护套电缆应不低于0℃;聚乙烯外护套电缆应不低于-20℃。
1.4 电缆的允许弯曲半径：非铠装电缆应不小于电缆外径的10倍；铠装电缆应不小于电缆外径的15倍。
1.5 综合护套铁路信号电缆的理想屏蔽系数≤0.8；铝护套铁路信号电缆的理想屏蔽系数≤0.3

2 型号、名称及规格

型号	名称	敷设范围	规格(芯)
PTYV	聚乙烯绝缘聚氯乙烯护套铁路信号电缆	敷设在土壤、槽、管中，能承受一般的机械外力。	4、6、8、9、 12、14、16、19、21、24、28、30、33、37、42、44、48、52、56、61
PTYY	聚乙烯绝缘聚乙烯护套铁路信号电缆	敷设在土壤、槽、管中，能承受一般的机械外力。
PTY22	聚乙烯绝缘钢带铠装聚氯乙烯外护套铁路信号电缆	敷设在土壤、槽、管中，能承受较大的机械外力
PTY23	聚乙烯绝缘钢带铠装聚乙烯外护套铁路信号电缆
PTYA22	聚乙烯绝缘综合护套钢带铠装聚氯乙烯外护套铁路信号电缆
PTYA23	聚乙烯绝缘综合护套钢带铠装聚乙烯外护套铁路信号电缆
PTYL22	聚乙烯绝缘铝护套钢带铠装聚氯乙烯外护套铁路信号电缆
PTYL23	聚乙烯绝缘铝护套钢带铠装聚乙烯外护套铁路信号电缆

3、电缆的主要电气性能

序号	项目	单位	指标	换算公式
1 1.1 1.2	直流电阻 20℃时每根导体直流电阻工作线对导体直流电阻不平衡	Ω/km	≤23.5 ≤2%	L/1000
2	绝缘电阻	MΩ·km	≥3000	1000/L
3 3.1 3.2 3.3	电容对绞组工作电容星形四线组工作电容任一绝缘线芯对连接到地的其它绝缘线芯间电容	nF/km	≤70 ≤50 ≤100	L/1000
4 4.1 4.2 >	电容耦合 K1 平均值最大值 K9～K12平均值最大值四线组K1值指标为最大值	pF/500m	≤100 ≤330 ≤120 ≤230 >	(L/500)1/2 L/500 (L/500)1/2 L/500
5	对外来地电容不平衡 ea1 ea2平均值最大值四芯电缆ea1 ea2指标为最大值	nF/500m	≤330 ≤1300	L/500
6 6.1 6.2	绝缘耐压持续时间 2min 线芯间线芯对其余线芯接地	Ｖ	1000 1800
