交联聚乙烯绝缘聚乙烯护套纵向阻水电力电缆

简要描述：一：适用范围本产品适用于交流额定电压35kV及以下阻水电力电缆适用于港口、水电站、船闸、隧道、化工、冶金、水库、水厂、园林灯饰等供电防水工程可靠性要求高的重要设

基础信息

产品型号

生产厂家

发布时间

2026-09-14

浏览次数

产品分类

PRODUCT CLASSIFICATION

新闻中心

News Center

详细介绍

一：适用范围

本产品适用于交流额定电压35kV及以下阻水电力电缆适用于港口、水电站、船闸、隧道、化工、冶金、水库、水厂、园林灯饰等供电防水工程可靠性要求高的重要设施及基地，特别是高降雨地带和地势低洼潮湿地区的电力传输。

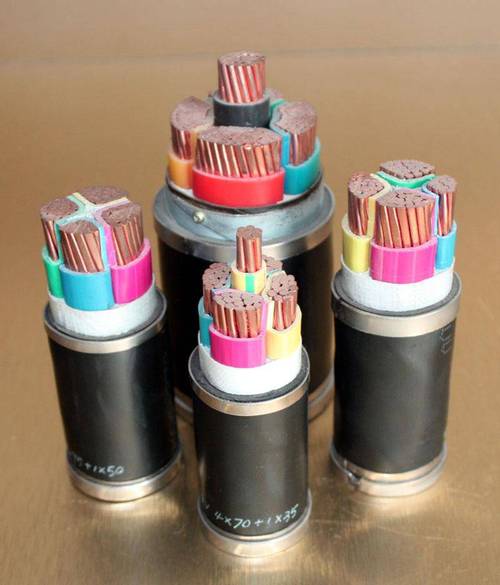

交联聚乙烯绝缘聚乙烯护套纵向阻水电力电缆

型　　　号		额定电压 kV	芯数
铜　芯	铝　芯		2	4	3+1	3+2	4+1	5
铜　芯	铝　芯		标称截面mm2
ZS-YJA ZS-YJY ZS-YJA23 ZS-YJY23 ZS-YJA33 ZS-YJY33 ZZS-YJA ZZS-YJY ZZS-YJA23 ZZS-YJY23 ZZS-YJA33 ZZS-YJY33	ZS-YJLA ZS-YJLY ZS-YJLA23 ZS-YJLY23 ZS-YJLA33 ZS-YJLY33 ZZS-YJLA ZZS-YJLY ZZS-YJLA23 ZZS-YJLY23 ZZS-YJA33 ZZS-YJLY33	0.6/1	1.5～300	1.5～300	2.5～300	2.5～300	2.5～300	2.5～300

FS-YJA防水电缆技术要求

1、不等芯电缆分3+1、3+2、4+1三种。不等截面的第四和第五芯截面应符合表4的规定。

表4不等截面电缆的第四芯第五芯的截面单位：mm2

主线芯

2.5

4.0

120

150

185

240

300

第四、

五芯

1.5

2.5

120

150

2、绝缘标称厚度应符合表5的规定。

表5 交联聚乙烯（XLPE）绝缘标称厚度

导体标称截面mm2

额定电压U0/U(kV)下的绝缘标称厚度/mm

0.6/1

1.8/3

3.6/6

6/6

6/10

8.7/10

8.7/15

12/20

18/30

21/35

26/35

1.5，2.5，4，6

10，16

70，95

120

150

185

240

300

400

500

630

0.7

0.9

1.0

1.1

1.2

1.4

1.6

1.7

1.8

2.0

2.2

2.4

2.0

2.2

2.4

2.5

2.6

2.8

3.0

3.2

3.4

4.5

5.5

8.0

9.3

10.5

3、试验方法

电缆的试验项目和试验方法除铝塑综合护套符合YD/T 322-1996中第3.7条的有关规定外，其它应符合GB/T 12706-2002的有关规定。其中电缆的阻水性能应符合GB/T 12706.2-2002的有关规定

4、电气性能：成品电缆的电气性能符合GB/T 12706-2002标准要求。

五、电缆交货规定

1、成品电缆应成盘交货，允许重量不超过80kg的短段电缆成圈包装。

2、根据双方协议，允许任何长度的电缆交货
