什么是热电阻，它的结构应用及原理！

热电阻（thermal resistor）是中低温区最常用的一种温度检测器。热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。它的主要特点是测量精度高，性能稳定。其中铂热电阻的测量精确度是最高的，它不仅广泛应用于工业测温，而且被制成标准的基准仪。热电阻大都由纯金属材料制成，应用最多的是铂和铜，此外，已开始采用镍、锰和铑等材料制造热电阻。金属热电阻常用的感温材料种类较多，最常用的是铂丝。工业测量用金属热电阻材料除铂丝外，还有铜、镍、铁、铁—镍等。

一、测温原理

热电阻的测温原理是基于导体或半导体的电阻值随温度变化而变化这一特性来测量温度及与温度有关的参数。热电阻大都由纯金属材料制成，应用最多的是铂和铜，已开始采用镍、锰和铑等材料制造热电阻。热电阻通常需要把电阻信号通过引线传递到计算机控制装置或者其它二次仪表上。

二、主流分类

按材质，工业 3 大类

1. 铂热电阻（最常用：Pt100、Pt1000）

Pt100：0℃阻值 = 100Ω，100℃≈138.5Ω，温度系数 0.003851/℃（IEC60751 国标）

测温：-200℃～+850℃，精度最高（A 级：±0.15℃；B 级：±0.3℃）、稳定性好、线性优秀

Pt1000：0℃=1000Ω，灵敏度是 Pt100 十倍，适合小量程精密测温

2. 铜热电阻（Cu50）

0℃=50Ω，测温：-50℃～+150℃，成本低、线性好、易氧化，多用于常温水暖、空调测温

三、接线方式

两线制（2 芯）：线路短、低成本，引线电阻计入测量误差，仅短距离简易测温用

三线制（3 芯，工业标配）：消除大部分引线导线电阻误差，现场管道 / 设备 90%

四线制（4 芯）：完全抵消引线电阻，精度最高，实验室、计量校准、高精度仪表专用，成本高

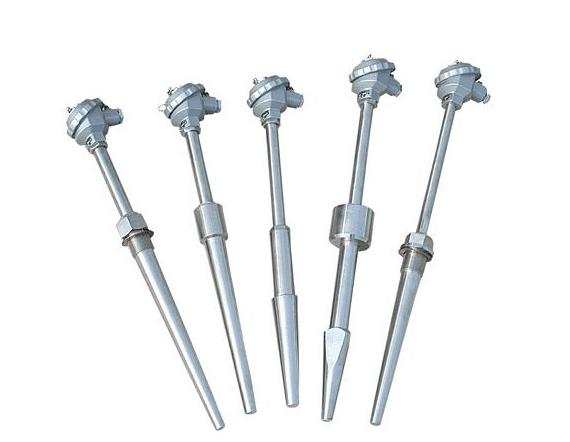

四、结构组成

感温芯体：铂丝 / 薄膜铂电阻（薄膜型体积小、抗震，现在主流）

保护套管：不锈钢 304/316，防腐、抗压，插入被测介质

安装螺纹：M16×2、G1/2 等，固定在管道、罐体

接线盒：防水防尘，内置端子，可选装温度变送器（输出 4-20mA 标准电流）

五、应用用途

应用场景

工业：化工反应釜、锅炉管道、电机轴承、中央空调、食品制药温控；

计量：实验室恒温槽、标定设备、环境气象测温；

民用：冷库、暖通、热水器温控探头。
