什么是热电偶，它的应用及原理是什么？

在工业生产过程中，温度是需要测量和控制的重要参数之一。在温度测量中，热电偶的应用极为广泛，它具有结构简单、制造方便、测量范围广、精度高、惯性小和输出信号便于远传等许多优点。另外，由于热电偶是一种无源传感器，测量时不需外加电源，使用十分方便，所以常被用作测量炉子、管道内的气体或液体的温度及固体的表面温度。

一、工作原理

当有两种不同的导体或半导体A和B组成一个回路，其两端相互连接时，只要两结点处的温度不同，一端温度为T，称为工作端或热端，另一端温度为T0 ，称为自由端（也称参考端）或冷端，回路中将产生一个电动势，该电动势的方向和大小与导体的材料及两接点的温度有关。这种现象称为“热电效应”，两种导体组成的回路称为“热电偶”，这两种导体称为“热电极”，产生的电动势则称为“热电动势”。

热电动势由两部分电动势组成，一部分是两种导体的接触电动势，另一部分是单一导体的温差电动势。

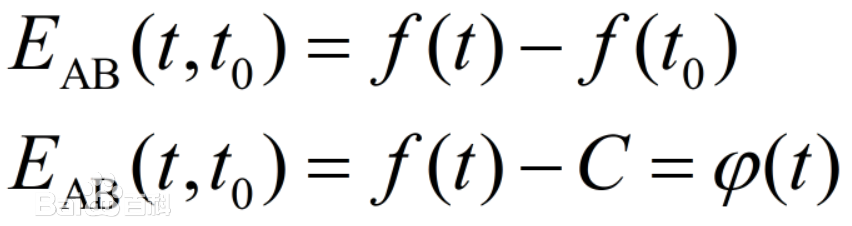

热电偶回路中热电动势的大小，只与组成热电偶的导体材料和两接点的温度有关，而与热电偶的形状尺寸无关。当热电偶两电极材料固定后，热电动势便是两接点温度t和t0。的函数差。即

这一关系式在实际测温中得到了广泛应用。因为冷端t0恒定，热电偶产生的热电动势只随热端(测量端)温度的变化而变化，即一定的热电动势对应着一定的温度。我们只要用测量热电动势的方法就可达到测温的目的。

热电偶测温的基本原理是两种不同成份的材质导体组成闭合回路，当两端存在温度梯度时，回路中就会有电流通过，此时两端之间就存在电动势——热电动势，这就是所谓的塞贝克效应（Seebeck effect）。两种不同成份的均质导体为热电极，温度较高的一端为工作端，温度较低的一端为自由端，自由端通常处于某个恒定的温度下。根据热电动势与温度的函数关系，制成热电偶分度表；分度表是自由端温度在0℃时的条件下得到的，不同的热电偶具有不同的分度表。在热电偶回路中接入第三种金属材料时，只要该材料两个接点的温度相同，热电偶所产生的热电势将保持不变，即不受第三种金属接入回路中的影响。因此，在热电偶测温时，可接入测量仪表，测得热电动势后，即可知道被测介质的温度。热电偶测量温度时要求其冷端（测量端为热端，通过引线与测量电路连接的端称为冷端）的温度保持不变，其热电势大小才与测量温度呈一定的比例关系。若测量时，冷端的（环境）温度变化，将严重影响测量的准确性。在冷端采取一定措施补偿由于冷端温度变化造成的影响称为热电偶的冷端补偿正常。与测量仪表连接用专用补偿导线。

热电偶冷端补偿计算方法：

从毫伏到温度：测量冷端温度，换算为对应毫伏值，与热电偶的毫伏值相加，换算出温度；

从温度到毫伏：测量出实际温度与冷端温度，分别换算为毫伏值，相减後得出毫伏值，即得温度。

二、测温条件

是一种感温元件，是一种一次仪表，热电偶直接丈量温度。由2种不同成分材质的导体组成的闭合回路，由于材质不同，不同的电子密度产生电子扩散，稳定均衡后就产生 了电势。当两端存在梯度温度时，回路中就会有电流产生，产生热电动势，温度差越大，电流就会越大。测得热电动势之后即可晓得温度值。热电偶实际上是一种能量转换器，可将热能转换成电能。

热电偶的技术优势：热电偶测温范围宽，性能比拟稳定；丈量精度高，热电偶与被测对象直接接触，不受中间介质的影响；热响应时间快，热电偶对温度变化反响灵活；丈量范围 大，热电偶从-40~+ 1600℃ 均可连续测温；热电偶性能牢靠， 机械强度好。运用寿命长，装置便当。

电偶必需是由两种性质不同但契合一定要求的导体（或半导体）材料构成回路。热电偶丈量端和参考端之间必需有温差。

将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路。当导体A和B的两个执着点1和2之间存在温差时，两者之间便产生电动势,因此在回路中构成一个大小的电流,这 种现象称为热电效应。热电偶就是应用这一效应来工作的。

三、常见种类

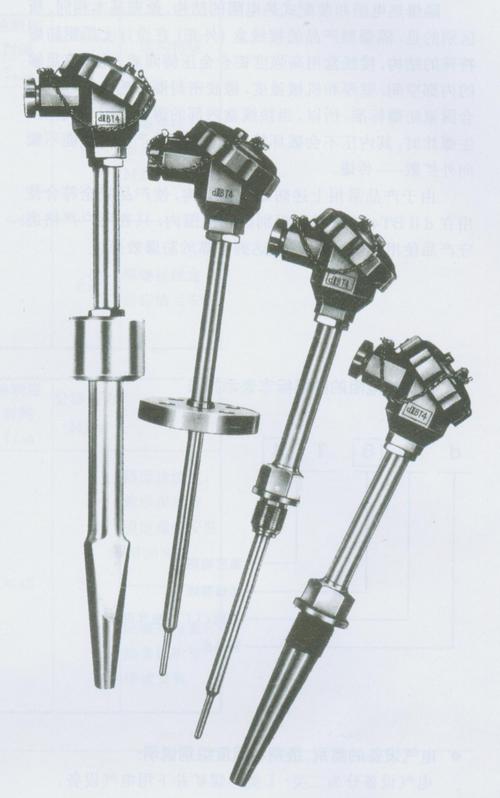

常用热电偶可分为标准热电偶和非标准热电偶两大类。所谓标准热电偶是指国家标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶，它有与其配套的显示仪表可供选用。非标准化热电偶在使用范围或数量级上均不及标准化热电偶，一般也没有统一的分度表，主要用于某些特殊场合的测量。标准化热电偶中国从1988年1月1日起，热电偶和热电阻全部按IEC国际标准生产，并指定S、B、E、K、R、J、T七种标准化热电偶为中国统一设计型热电偶。

四、正确使用

正确使用热电偶不但可以准确得到温度的数值，保证产品合格，而且还可节省热电偶的材料消耗，既节省资金又能保证产品质量。安装不正确，热导率和时间滞后等误差，它们是热电偶在使用中的主要误差。

1、安装不当引入的误差

如热电偶安装的位置及插入深度不能反映炉膛的真实温度等，换句话说，热电偶不应装在太靠近门和加热的地方，插入的深度至少应为保护管直径的8～10倍；热电偶的保护套管与壁间的间隔未填绝热物质致使炉内热溢出或冷空气侵入，因此热电偶保护管和炉壁孔之间的空隙应用耐火泥或石棉绳等绝热物质堵塞以免冷热空气对流而影响测温的准确性；热电偶冷端太靠近炉体使温度超过100℃；热电偶的安装应尽可能避开强磁场和强电场，所以不应把热电偶和动力电缆线装在同一根导管内以免引入干扰造成误差；热电偶不能安装在被测介质很少流动的区域内，当用热电偶测量管内气体温度时，必须使热电偶逆着流速方向安装，而且充分与气体接触。

2、绝缘变差而引入的误差

如热电偶绝缘了，保护管和拉线板污垢或盐渣过多致使热电偶极间与炉壁间绝缘不良，在高温下更为严重，这不仅会引起热电势的损耗而且还会引入干扰，由此引起的误差有时可达上百度。

3、热惰性引入的误差

由于热电偶的热惰性使仪表的指示值落后于被测温度的变化，在进行快速测量时这种影响尤为突出。所以应尽可能采用热电极较细、保护管直径较小的热电偶。测温环境许可时，甚至可将保护管取去。由于存在测量滞后，用热电偶检测出的温度波动的振幅较炉温波动的振幅小。测量滞后越大，热电偶波动的振幅就越小，与实际炉温的差别也就越大。当用时间常数大的热电偶测温或控温时，仪表显示的温度虽然波动很小，但实际炉温的波动可能很大。为了准确的测量温度，应当选择时间常数小的热电偶。时间常数与传热系数成反比，与热电偶热端的直径、材料的密度及比热成正比，如要减小时间常数，除增加传热系数以外，最有效的办法是尽量减小热端的尺寸。使用中，通常采用导热性能好的材料，管壁薄、内径小的保护套管。在较精密的温度测量中，使用无保护套管的裸丝热电偶，但热电偶容易损坏，应及时校正及更换。

4、热阻误差

高温时，如保护管上有一层煤灰，尘埃附在上面，则热阻增加，阻碍热的传导，这时温度示值比被测温度的真值低。因此，应保持热电偶保护管外部的清洁，以减小误差。

五、故障处理

热电偶输入产生故障判别法：

按照仪表接线图进行正确接线通电后，仪表先是显示仪表的热电偶分度号，接着显示仪表量程范围，再测仪表下排的数码管显示设定温度，仪表上排数码管显示测量温度。若仪表上排数码管显示不是发热体的温度，而显示“OVER”、“0000”或“000”等状况，说明仪表输入部位产生故障，应作如下试验：

1）把热电偶从仪表热电偶输入端拆下，再用任何一根导线把仪表热电偶输入端短路。通电时，仪表上排数码管显示值约为室温时，说明热电偶内部连线开路，应更换同类型热电偶。若还是以上所说的状况，说明仪表在运输过程中，仪表的输入端被损坏，要调换仪表。

2）把上述故障仪表的热电偶拆去，换用旁边运行正常的同种分度号仪表上接入的热电偶，通电后，原故障仪表上排数码管显示发热体温度时，说明热电偶连线开路，更换同类型热电偶。

3）把有故障的热电偶从仪表上拆下来，用万用表放在测量欧姆（R）*1档，用万用表两表棒去测热电偶两端，若万用表上显示的电阻值很大，说明热电偶内部连接开路，更换同类型热电偶。否则有一定阻值，说明仪表输入端有问题，应更换仪表。

4）按照仪表接线图接线正确，若仪表通电后，仪表上排数码管显示有负值等现象，说明接入仪表的热电偶“+”与“—”接错而造成的。只要重新调换一下即可。
