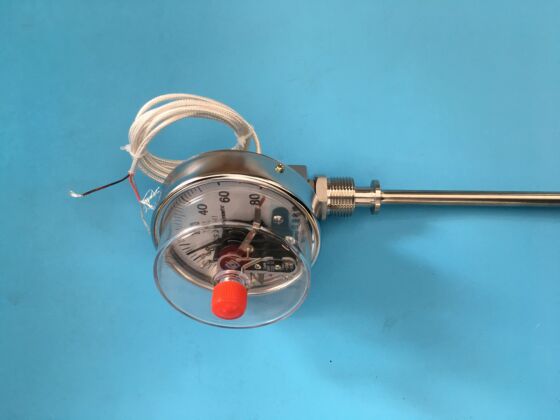

简要描述：WSSX-481双金属温度计0-150℃带有电接触装置一即机械电接点。当被测介质温度变化时，自由端上的细轴及转向传动机构带动指针及动触点转动，在标度盘上指示出温度的变化值，当其与定触点（上、下限定触点）接触或断开时的瞬时，使电路系统中的继电器及接触器动作
新闻中心
一、工作原理
WSSX系列电接点双金属温度计带有电接触装置一即机械电接点。当被测介质温度变化时，自由端上的细轴及转向传动机构带动指针及动触点转动，在标度盘上指示出温度的变化值，当其与定触点（上、下限定触点）接触或断开时的瞬时，使电路系统中的继电器及接触器动作，以达到自动控制和报警目的，应符合JB/T8803 1998标。
电接点双金属温度计M27X2主要技术指标
测温范围：-60-500℃
精度等级：1.5级，接点动作误差差限为示值基本误差限的1.5倍
温度计指示部分：（按温度计标度盘的外径表示）分φ60、φ100、φ150mm。
尾管长度：75－2000mm。
尾管直径：分别为φ6、φ8、φ10（尾管长度100－1250mm时）φ12（尾管长度在1250－2000mm时）。
安装部分螺纹:M16X1.5、M27X2、G1/2、G3/4，尾管及固定螺栓节头等材质均为1Cr18Ni9Ti不锈钢，耐压6.4MPa。
防水性能：温度计的外壳应能承受距离5米处用喷嘴直径25毫米的水龙头的喷水（喷嘴出
口前水压不小于心不2Kg/CM2）历时5分钟，不得有水渗入温度计外壳内部，
符合IP65。
接点额定功率：10VA
接点最高工作电压：～380V或220V
接点最高工作电流：1A（无感负载）
工作电压宜在大于15V小于48V的情况下使用。
二、型号表示
W | S | S | 规格 | 内容 | |||||
温 度 仪 表 | 金 属 膨 胀 式 | 双 金 属 | X | 带电接点 | |||||
电 接 点 | - | ||||||||
4 | Ø100 | ||||||||
5 | Ø150 | ||||||||
标 度 盘 公 称 直 径 | 0 | 角型 亦称轴向型 | |||||||
1 | 直型 亦称径向型 | ||||||||
8 | 万向型 | ||||||||
5 | 热套式角型 | ||||||||
6 | 热套式直型 | ||||||||
7 | 热套式万向型 | ||||||||
结 构 形 式 | 1 | 可动外螺纹接头 | |||||||
2 | 可动内螺纹接头 | ||||||||
3 | 可动法兰 | ||||||||
安 装 方 式 | |||||||||
W | S | S | □ | - | □ | □ | □ | ||
