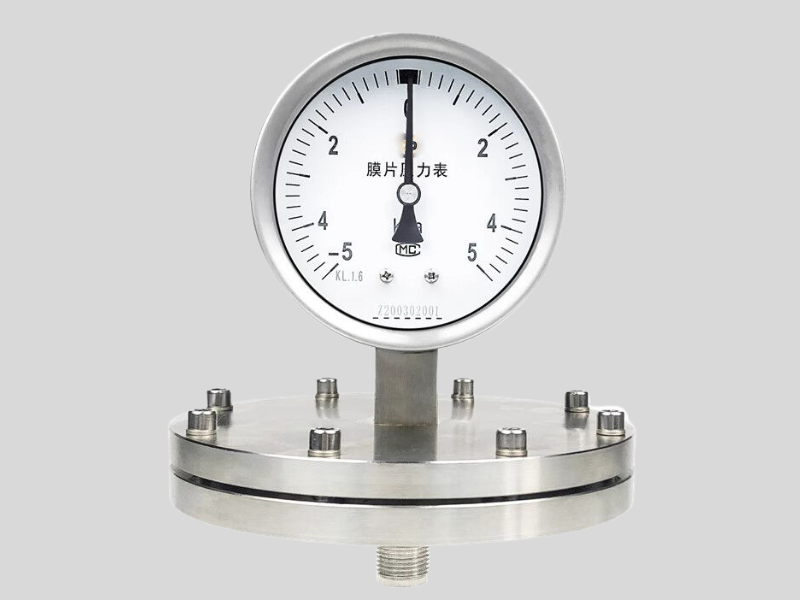

不锈钢膜片压力表结构原理
不锈钢膜片压力表由测量系统(包括接头、法兰、膜片)、传动机构、指示装置和外壳组成。不锈钢膜片压力表为密封型防溅结构，能有效地保护内部机件免受环境影响和污秽侵入。
在被测介质的压力作用下，不锈钢膜片压力表的弹性元件(膜片)产生与压力大小成正比的弹性变形一一位移，借助连杆经传动机构放大，由指示装置指示出被测压力值。
膜片压力表适用于测量有一定腐蚀性、粘稠介质和非结晶或非凝固的各种流体介质的压力或负压。
不锈钢膜片压力表可根据测量介质对耐腐蚀性能的不同要求而选用不同材料的膜片。
外壳使用不锈钢材料的仪表，可在工作环境较恶劣的情况下使用。
不锈钢膜片压力表主要技术指标
| 仪表类型 | 普通型、耐震型(充油) |
| 指示直径 | φ100、φ150 |
| 精度 | 1.6级、2.5级 |
| 测量范围 | 正压0~0.2KPa/0~4KPa至0~100KPa 负压-4~0KPa/-0.2~0KPa至-100~0KPa及任何相关正负压量程 |
| 膜片材质 | 304 、316、 喷涂PTFE |
| 接头材质 | 304、316 |
| 外壳材质 | 304 |
| 防护等级 | IP66 |
| 连接尺寸 | 螺纹连接M20*1.5，法兰连接按标准，特殊连接需质询后在订货前注明 |

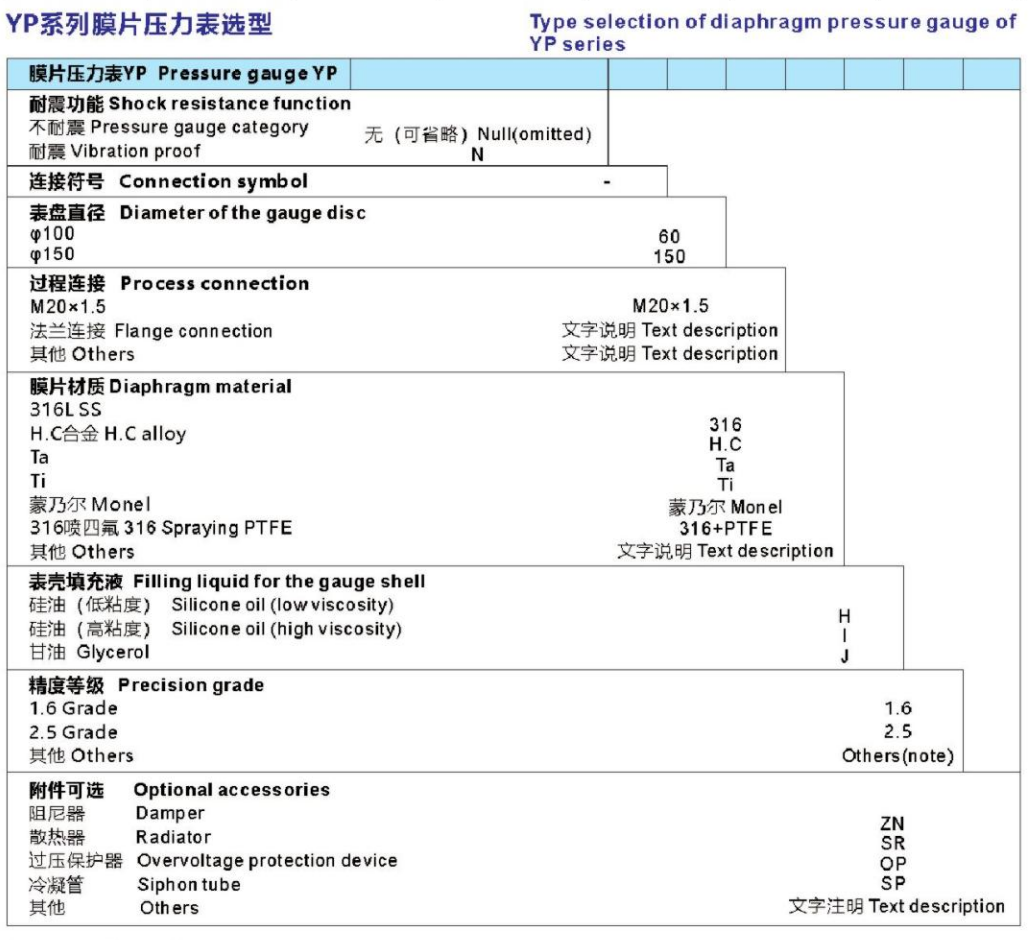

YP膜片压力表选型
