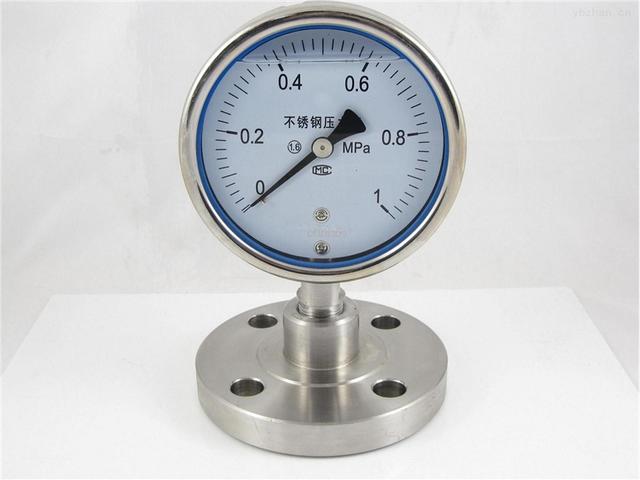

YP-100F1-F不锈钢膜片压力表0-2.5MPa

简要描述：YP-100F1-F不锈钢膜片压力表防腐膜片压力表适用于测量有一定腐蚀性、粘度大、无结晶的液体和气体的压力。耐震膜片压力表具有具有抗介质脉动、冲击载荷和耐

基础信息

产品型号

生产厂家

发布时间

2026-09-01

浏览次数

产品分类

PRODUCT CLASSIFICATION

新闻中心

News Center

详细介绍

防腐膜片压力表适用于测量有一定腐蚀性、粘度大、无结晶的液体和气体的压力。
耐震膜片压力表具有具有抗介质脉动、冲击载荷和耐环境振动的特性。
防腐耐震膜片压力表则兼防腐膜片压力表及耐震膜片压力表二者的特性。

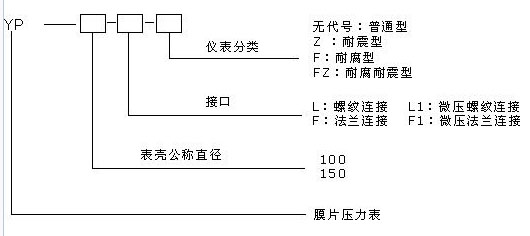

型号命名：


主要零件材料：

仪表名称		膜片压力表耐震膜片压力表	耐腐膜片压力表耐腐耐震膜片压力表
零件名称	膜片	3J1, 316L	316L,衬聚四氟乙烯
	外壳	1Cr18Ni9	1Cr18Ni9
	法兰	304不锈钢	1Cr18Ni9,316L,衬聚四氟乙烯
	接头	304不锈钢	1Cr18Ni9,316L,衬聚四氟乙烯

技术参数：

型号	名称	外形尺寸	测量范围	精确度%
YP-100L YP-150L	膜片压力表	图一（表一）	0-0.06;0-0.1;0-0.16;0-0.25;0-0.4; 0-0.6;0-1.0;0-1.6;0-2.5; -0.1-0;-0.1-0.06;-0.1-0.15 -0.1-0.3; -0.1-0.5;-0.1-0.9;-0.1-1.5; -0.1-2.4MPa	± 2.5
YP-100F YP-150F	法兰膜片压力表	图二（表二）
YP-100L-F YP-150L-F	耐腐膜片压力表	图一（表一）
YP-100F-F YP-150F-F	法兰连接耐腐膜片压力表	图二（表二）
YP-100L-Z YP-150L-Z	耐震膜片压力表	图一（表一）
YP-100L-FZ YP-150L-FZ	耐腐耐震膜片压力表	图一（表一）
YP-100L1-F YP-150L1-F	耐腐膜片微压表	图一（表一）	0-1.6;0-2.5;0-4;0-6;0-10;0-16;0-25;0-40;0-60; -1.6-0;-2.5-0;-4-0;-6-0;-10-0;-16-0;-25-0;-40-0;-60-0; -0.8-0.8;-1.2-1.2;-2-2;-3-3;-5-5;-8-8;-12-12;-20-20;-30-30KPa
YP-100F1-F YP-150F1-F	法兰连接耐腐膜片微压表	图三（表三）

防腐膜片压力表执行标准：Q/320211 DGH07-2001
防腐膜片压力表外壳防护等级：IP64
耐震膜片压力表及防腐耐震膜片压力表的抗工作环境性能为GB4439所规定的V.H.4级。
使用工作温度：膜片压力表、耐腐膜片压力表-40℃~70℃，
耐震膜片压力表、防腐耐震膜片压力表：灌充液为甘油时-5℃~55℃，灌充液为硅油时-25~55℃。

防腐膜片压力表YP-100-F YP-150-F系列外形尺寸：

表一：

型号	外形尺寸 mm
	D1	D2	L1	L2	SW	M
YP-100L	110	97.5 （YP-100L1-F, YP-150L1-F 微压:165）	135	20	27	20X1.5 （G1/2A,R1/2）
YP-100L-F
YP-100L-Z			165
YP-100L-FZ
YP-150L	160		160
YP-150L-F
YP-150L-Z			190
YP-150L-FZ


图一

表二：

型号	测量上限MPa	管子通径DN		法兰连接							螺孔 L
				D	K	d	B	H	c	f1
YP-100F YP-150F YP-100F-F YP-15OF-F	0～0.1 ～ 0～1.6	32		140	100	78	31	50	16	2	18
		40		150	110	88	38	50	16	3	18
		50		165	125	102	49	50	18	3	18
	0～2.5	32		140	100	78	31	50	18	2	18
		40		150	110	88	38	50	18	3	18
		50		165	125	102	49	50	20	3	18
可按化工部HG;国标GB及日本JIS;美国ANSI等标准制造.

图一			图二

表三：

型号

测量范围KPa

管子通径DN

法兰连接

螺孔

YP-100F1-F
YP-150F1-F

0-1.6～0-60

100

120

130

100

可按化工部HG;国标GB及日本JIS;美国ANSI等标准制造

型号

名称

型号

名称

YP-100L

100螺纹接口膜片压力表

YP-100F-Z

100工型法兰耐震膜片压力表

YP-150L

150螺纹接口膜片压力表

YP-150F-Z

150工型法兰耐震膜片压力表

YP-100L-F

100螺纹接口耐腐膜片压力表

YP-100F-FZ

100工型法兰耐腐耐震膜片压力表

YP-150L-F

150螺纹接口耐腐膜片压力表

YP-150F-FZ

150工型法兰耐腐耐震膜片压力表

YP-100F

100工型法兰膜片压力表

YP-100L1-F

100螺纹接口耐腐膜片微压表

YP-150F

150工型法兰膜片压力表

YP-150L1-F

150螺纹接口耐腐膜片微压表

YP-100F-F

100工型法兰耐腐膜片压力表

YP-100L1-FZ

100螺纹接口耐腐耐震膜片微压表

YP-150F-F

150工型法兰耐腐膜片压力表

YP-150L1-FZ

150螺纹接口耐腐耐震膜片微压表

YP-100L-Z

100螺纹接口耐震膜片压力表

YP-100F1-F

100法兰连接耐腐膜片微压表

YP-150L-Z

150螺纹接口耐震膜片压力表

YP-150F1-F

150法兰连接耐腐膜片微压表

YP-100L-FZ

100螺纹接口耐腐耐震膜片压力表

YP-100F1-FZ

100法兰连接耐腐耐震膜片微压表

YP-150L-FZ

150螺纹接口耐腐耐震膜片压力表

YP-150F1-FZ

150法兰连接耐腐耐震膜片微压表

YP-100F1-F不锈钢膜片压力
