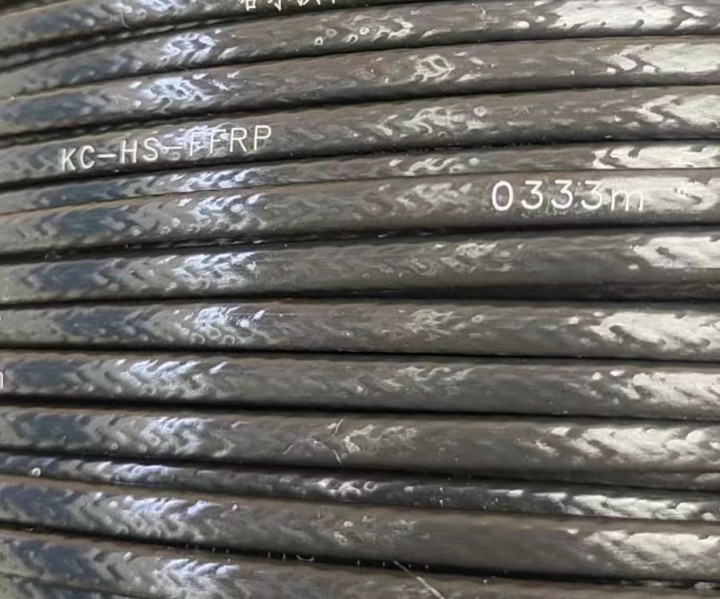

KC-FFP-2*1.0耐高温补偿导线

简要描述：热电偶用补偿导线的作用是来延伸热电极即移动热电偶的冷端，与显示仪表联接构成测温系统。本产品采用GB／T 4989-94《热电偶用补偿导线》国家标准(等效采用IE

基础信息

产品型号

生产厂家

发布时间

2026-09-17

浏览次数

产品分类

PRODUCT CLASSIFICATION

新闻中心

News Center

详细介绍

热电偶用补偿导线的作用是来延伸热电极即移动热电偶的冷端，与显示仪表联接构成测温系统。本产品采用GB／T 4989-94《热电偶用补偿导线》国家标准(等效采用IEC584-3《热电偶第三部分—补偿导线》标准)，绝缘层和护层选用进口优质氟塑料，并采用整体连续挤出新工艺，使该产品具有优良的耐酸，碱、耐磨和不燃延之性能，可浸入油水中长期使用。使用温度—60—205—260℃，属于当代先进水平。产品主要应用于各种测温装置，已被广泛用于石油、化工、冶金、电力等部门。

一：型号表示

结构特征、绝缘层、护层材料、使用温度

使用分类、允差等级、护层着色标志

绝缘层及护层			使用温度
材料		符号
聚氟乙烯		PVC	-25～70℃ -25～105℃
聚全氟乙丙烯		FEP	-60～205℃
可溶性聚四氟乙烯		PFA	-60～260℃
结绝示意
护层	绝缘层	合金丝	护层	屏蔽层	合金丝

使用分类	标志	允许登记及护层着色
使用分类	标志	普通级	精密级
一般用	G	（黑色）	S（灰色）
耐热用	H	（黑色）	S（灰色）

二：主要技术指标：
    补偿导线型号按产品的品种划分为SC、KC、KX、EX、JX、TX、NC
    其中：a)型号*个字母与热电偶的分度号相对应；
          b)字母“X”表示延伸型补偿导线(型别)；
          c)字母“C”表示补偿型补偿导线(型别)。
    注：SC型补偿导线可配用R型分度号热电偶

在一定温度范围内，与配用热电偶的热电特性相同的一对带有绝缘层与保护套的导线称为补偿导线。其作用是将热电偶的参考端延伸到远离热源或环境温度较恒定处，与显示仪表联接构成测温系统。

三：主要技术指标

品种特性				补偿型		延伸型				WC3/25	WC5/26
品种特性				SC	KC、NC	KX、NX	EX	JX	TX	WC3/25	WC5/26
配用热电偶				S、R	K、N	K、N	E	J	T	WRe3/WRe25	WRe5/WRe26
材质和颜色	正极		材质	铜	铜	镍铬	镍铬	铁	铜	铜	钴铁
	正极		颜色	红	红	红	红	红	红	红	红
	负极		材质	铜镍	铜镍	镍硅	铜镍	铜镍	铜镍	铜镍	钴镍
	负极		颜色	绿	蓝	黑	棕	紫	白	黄	橙
允差mV	* (精密级)		100℃	±0.023 (3℃)	±0.063 (1.5℃)	±0.063 (1.5℃)	±0.102 (1.5℃)	±0.081 (1.5℃)	±0.023 (1.5℃)
	* (精密级)		200℃			±0.060 (1.5℃)	±0.111 (1.5℃)	±0.083 (1.5℃)	±0.027 (0.5℃)
	B级 (普通级)		100℃	±0.037 (5℃)	±0.105 (2.5℃)	±0.105 (2.5℃)	±0.170 (2.5℃)	±0.135 (2.5℃)	±0.047 (1.0℃)	±0.048 (3.0℃)	±0.051 (3.0℃)
	B级 (普通级)		200℃	±0.057 (5℃)		±0.100 (2.5℃)	±0.183 (2.5℃)	±0.138 (2.5℃)	±0.053 (1.0℃)	±0.080 (5.0℃)	±0.085 (5.0℃)
往复电阻	20℃时长度为1m，截面积为1mm2			＜0.1Ω	＜0.8Ω	＜1.5Ω	＜1.5Ω	＜0.8Ω	＜0.8Ω
线芯标称截面积mm2				0.50，1.0，1.5，2.5
线芯股数 (多股用R表示)				1，7，19
绝缘层、护层材料和使用温度		G (一般用)		V.V，-20～70℃和-20～100℃；
绝缘层、护层材料和使用温度		H (耐热用)		B.B，-40～180℃和-25～200℃ F.B，-40～180℃和-25～200℃

订交货说明：
    1、交货长度为100m或整数倍，允许有不短于20m的短段导线交货，但数量不得超过交货总量的10％。
    2、本公司生产热电偶用补偿电缆，供多点测温使用。
    3，用户如有特殊需求，可在订货合同中注明。
