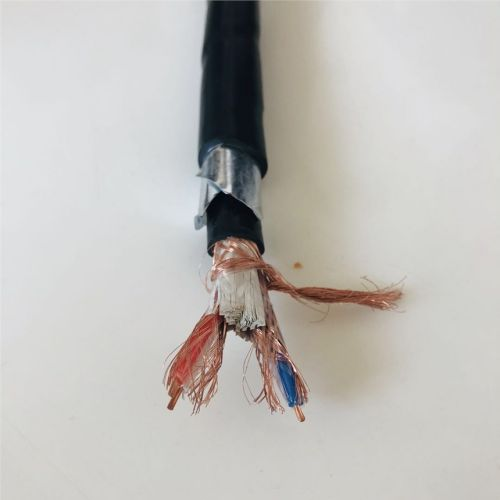

KFGP/22,KFGRP/22铠装耐高温控制电缆

简要描述：一：使用特性工频额定电压：U0/U为450/750V。电缆长期允许的环境最高工作温度：聚氯乙烯护套为：70℃、90℃、105℃；硅橡胶护套不超过：18

基础信息

产品型号

生产厂家

发布时间

2026-09-09

浏览次数

产品分类

PRODUCT CLASSIFICATION

新闻中心

News Center

详细介绍

一：使用特性
工频额定电压：U0/U为450/750V。
电缆长期允许的环境最高工作温度：
聚氯乙烯护套为：70℃、90℃、105℃；
硅橡胶护套不超过：180℃；
氟塑料护套不超过：200℃。
电缆的敷设温度应不低于：
固定敷设-60℃；非固定敷设-20℃。
推荐的允许弯曲半径：
氟塑料护套的电缆和铠装电缆：应不小于电缆外径的12倍；
聚氯乙烯护套的电缆：应不小于电缆外径的10倍。
二：型号名称

型号	名称
KFF KFFR	铜芯氟塑料绝缘氟塑料护套耐高温控制（软）电缆
KFFP KFFRP	铜芯氟塑料绝缘氟塑料护套铜丝编织屏蔽耐高温控制（软）电缆
KFF22 KFFR22	铜芯氟塑料绝缘氟塑料护套钢带铠装耐高温控制（软）电缆
KFFP/22 KFFRP/22	铜芯氟塑料绝缘氟塑料护套铜丝编织屏蔽钢带铠装耐高温控制（软）电缆
KFV KFVR	铜芯氟塑料绝缘聚氯乙烯护套耐高温控制（软）电缆
KFVP KFVRP	铜芯氟塑料绝缘聚氯乙烯护套铜丝编织屏蔽耐高温控制（软）电缆
KFV22 KFVR22	铜芯氟塑料绝缘聚氯乙烯护套钢带铠装耐高温控制（软）电缆
KFVP/22 KFVRP/22	铜芯氟塑料绝缘聚氯乙烯护套铜丝编织屏蔽钢带铠装耐高温控制（软）电缆
KFG KFGR	铜芯氟塑料绝缘硅橡胶护套耐高温控制（软）电缆
KFGP KFGRP	铜芯氟塑料绝缘硅橡胶护套铜丝编织屏蔽耐高温控制（软）电缆
KFG22 KFGR22	铜芯氟塑料绝缘硅橡胶护套钢带铠装耐高温控制（软）电缆
KFGP/22 KFGRP/22	铜芯氟塑料绝缘硅橡胶护套铜丝编织屏蔽钢带铠装耐高温控制（软）电缆

三：生产范围

型号	额定电压	导体标称截面 mm?
		0.5	0.75	1.0	1.5	2.5	4	6
		芯数
KFF KFFR	450/750V 600/1000V	2～37					2～19
KFFP KFFRP
KFF22 KFFR22
KFFP/22 KFFRP/22
KFV KFVR		2～61					2～19
KFVP KFVRP
KFV22 KFVR22
KFVP/22 KFVRP/22
KFG KFGR
KFGP KFGRP
KFG22 KFGR22
KFGP/22 KFGRP/22

四：主要技术指标

标称截面 mm?	导体结构		20℃时导体直流电阻		20℃时绝缘电阻 ≥MΩ/km	交流电压试验	阻燃特性
标称截面 mm?	种类	根数/单丝标称直径 NO./mm	不镀锡 ≤Ω/km	镀锡 ≤Ω/km	20℃时绝缘电阻 ≥MΩ/km	交流电压试验	阻燃特性
0.5	A	1/0.80	36.0	36.7	500MΩkm	3000V 5min 不击穿	符合 GB/T18380.3 B类的性能试验
	B	7/0.30	36.0	36.7
	R	16/0.20	39.0	40.1
0.75	A	1/0.97	24.5	24.8
	B	7/0.37	24.5	24.8
	R	24/0.20	26.0	26.7
1	A	1/1.13	18.1	18.2
	B	7/0.43	18.1	18.2
	R	32/0.20	19.5	20.0
1.5	A	1/1.38	12.1	12.2
	B	7/0.52	12.1	12.2
	R	30/0.25	13.3	13.7
2.5	A	1/1.78	7.14	7.56
	B	7/0.68 19/0.41	7.14	7.56
	R	49/0.25	7.98	8.21
4	A	1/1.25	4.61	4.70
	B	7/0.85 19/0.52	4.61	4.70
	R	56/0.30	4.95	5.09
6	A	1/2.76	3.08	3.11
	B	7/1.04 19/0.64	3.08	3.11
	R	84/0.30	3.30	3.39
10	A	7/1.35	1.83	1.84
	B	49/0.52	1.83	1.83
	R	84/0.40	1.91	1.95
