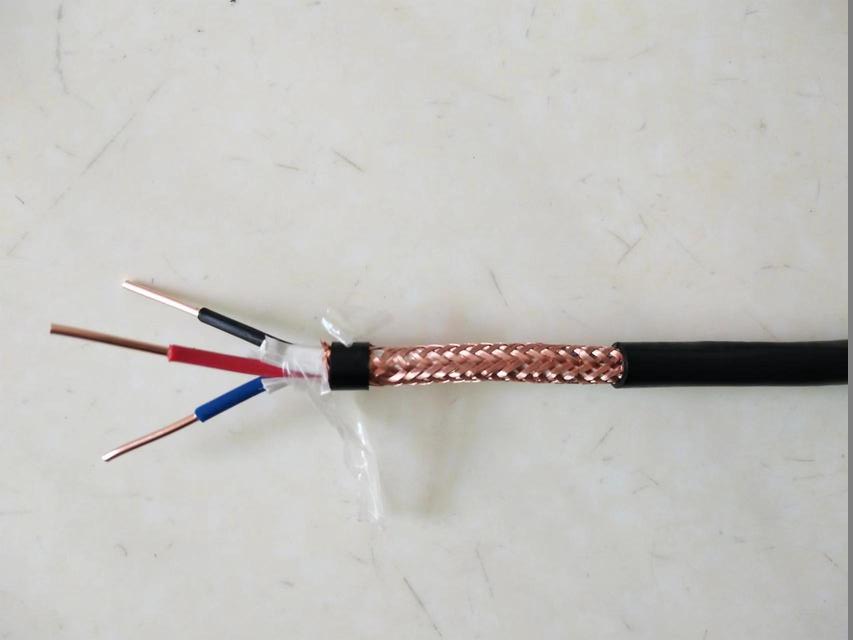

ZR-KFFP1-7*1.5耐高温防腐控制电缆

简要描述：一：产品特点及用途：本产品适用于交流额定电压450/750V及以下电器仪表的连接线和自动控制系统的传输线，具有耐油、防水、耐磨、耐酸碱及各种腐蚀性气体、耐老化、

基础信息

产品型号

生产厂家

发布时间

2026-10-05

浏览次数

产品分类

PRODUCT CLASSIFICATION

新闻中心

News Center

详细介绍

一：产品特点及用途：
本产品适用于交流额定电压450/750V及以下电器仪表的连接线和自动控制系统的传输线，具有耐油、防水、耐磨、耐酸碱及各种腐蚀性气体、耐老化、不燃烧等优异性能，适合冶金、电力、石化等行业。

二：产品执行标准
企业标准
阻燃耐火特性试验执行GB12666-90标准
三：氟塑料耐高温控制电缆使用特性
1. 交流额定电压：U0/U 450/750KV
2. zui高工作温度：聚全氟乙丙烯(F46)绝缘不超过200℃
可溶性聚四氟乙烯(PFA)绝缘不超过260℃
3. zui低环境温度：聚氯乙烯护套：固定敷设-40℃，非固定敷设-15℃
氟塑料及硅橡胶护套：固定敷设-60℃，非固定敷设-20℃
4. 电缆安装敷设温度应不低于0℃(氟塑料、硅橡胶护套电缆不低于-25℃)。
5. 电缆允许弯曲半径：非铠装电缆zui小为电缆外径的6倍
铜带屏蔽或钢带铠装电缆zui小为电缆外径的12倍
氟塑料绝缘和护套电缆zui小为电缆外径的8倍
四：基本型号及名称

（ZR192-）KFF	氟46（进口PFA）绝缘和护套控制电缆
（ZR192-）KFFP	氟46（进口PFA）绝缘和护套铜丝编织屏蔽控制电缆
（ZR192-）KFFR	氟46（进口PFA）绝缘和护套控制软电缆
（ZR192-）KFF22	氟46（进口PFA）绝缘和护套钢带铠装控制电缆
（ZR192-）KFFRP	氟46（进口PFA）绝缘和护套铜丝编织屏蔽控制软电缆
（ZR192-）KFFP1	氟46（进口PFA）绝缘和护套镀锡铜编织屏蔽控制软电缆
（ZR192-）KFFP2	氟46（进口PFA）绝缘和护套铜带绕包屏蔽控制电缆
（ZR192-）KFFRP2	氟46（进口PFA）绝缘和护套铜带绕包屏蔽控制软电缆
（ZR192-）KFV	氟46（进口PFA）绝缘聚氯乙烯护套控制电缆
（ZR192-）KFVR	氟46（进口PFA）绝缘聚氯乙烯护套控制软电缆
（ZR192-）KFVP	氟46（进口PFA）绝缘铜丝编织屏蔽聚氯乙烯护套控制电缆
（ZR192-）KFVRP	氟46（进口PFA）绝缘铜丝编织屏蔽聚氯乙烯护套控制软电缆
（ZR192-）KFVP2	氟46（进口PFA）绝缘铜带绕包屏蔽聚氯乙烯护套控制电缆
（ZR192-）KFV22	氟46（进口PFA）绝缘聚氯乙烯外护套钢带铠装控制电缆
（ZR192-）KFRV22	氟46（进口PFA）绝缘聚氯乙烯外护套钢带铠装控制软电缆
（ZR192-）KFVP2-22	氟46（进口PFA）绝缘铜带绕包屏蔽钢带铠装聚氯乙烯护套控制电缆
（ZR192-）KFGR（YGC-KF46R）	氟46（进口PFA）绝缘硅橡胶护套控制软电缆
（ZR192-）KFGPR（YGC-KF46RP）	氟46（进口PFA）绝缘硅橡胶护套铜丝编织屏蔽控制软电缆

备注：采用进口PFA材料型号前加ZR192，需要阻燃护套型号前加ZR，导体线芯中铜丝可以采用镀锡。

五：代号名称和含义

表2

项目	代号	说明
阻燃特性	ZR	分A、B、C级阻燃
系列代号	K	控制电缆
绝缘材料	F	聚全氟乙丙烯（F46）zui高工作温度200℃
绝缘材料	F	可溶性聚四氟乙烯（PFA）zui高为260℃（型号前加ZR192）
护套材料	F	聚全氟乙丙烯（F46）zui高工作温度200℃
	F	可溶性聚四氟乙烯（PFA）zui高为260℃（型号前加ZR192）
	V	聚氯乙烯
	G	硅橡胶
屏蔽材料	P	铜丝编织屏蔽
	P1	镀锡铜丝屏蔽
	P2	铜带绕包屏蔽
	P3	铝塑绕包屏蔽
铠装材料	22	钢带铠装聚氯乙烯护套
	23	钢带铠装聚乙烯护套
	32	钢丝铠装聚氯乙烯护套
	33	钢丝铠装聚乙烯护套
导体结构	A	单股导体
	B	7股绞合导体
	R	多股绞合导体

六：氟塑料耐高温控制电缆主要技术指标
1. 成品电缆导体直流电阻(符合GB3956规定)参照附录A表3
2.20℃时绝缘电阻不小于500MΩ/KM
3.成品电缆经受交流50HZ3.0KV/5min电压试验不击穿。
